GIQ氣動高真空蝶閥

氣動高真空蝶閥GIQ系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。

GIQ系列是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。

全焊接球閥廠家產品推薦：全焊接球閥、渦輪蝶閥、硬密封蝶閥、法蘭蝶閥

產品詳情

氣動高真空蝶閥主要技術性能

適用范圍(Pa)	2x105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	GB/T6070
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：閥位指示器特殊指定：微動開關；智能型4～20mA DC
氣缸可選	標準出廠：雙作用式特殊指定：?jiǎn)巫饔檬剑ㄓ袕椈煞祷兀?br/>可選常開或常閉

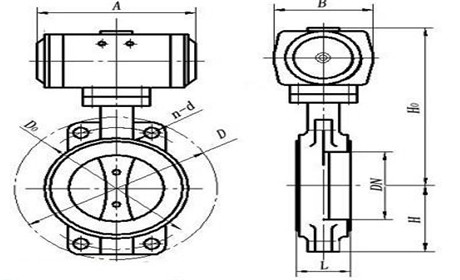

氣動高真空蝶閥結構圖

GIQ氣動高真空蝶閥外型連接尺寸

尺寸	DN	ΦB	ΦD	h	H	H1	L1	L2	N-Φ9
型號	DN	ΦB	ΦD	h	H	H1	L1	L2	N-Φ9
GIQ-40	40	70	85	22	164	62	78	106	4-Φ9
GIQ-50	50	90	110	22	190	75	78	106	4-Φ9
GIQ-63	63	110	130	26	265	85	93.5	136	4-Φ9 4-Φ9 4-Φ12
GIQ-80	80	125	145	30	284.5	92
GIQ-100	100	145	170	30	309	104
GIQ-150	150	195	220	35	366	136	101	164.6	8-Φ12
GIQ-200	200	250	275	40	422.5	165	117	199	8-Φ12
GIQ-250	250	300	330	45	482	197	117	199	8-Φ12
GIQ-300	300	350	380	55	543	233	128	224.6	8-Φ14
GIQ-400	400	465	500	60	686	293	138	253	8-Φ18
GIQ-500	500	565	600	80	742	355	140	300	12-Φ18
GIQ-600	600	670	710	100	912	428.5	150	330	12-Φ21
GIQ-800	800	880	920	130	1177	565	171.5	445	20-Φ21
