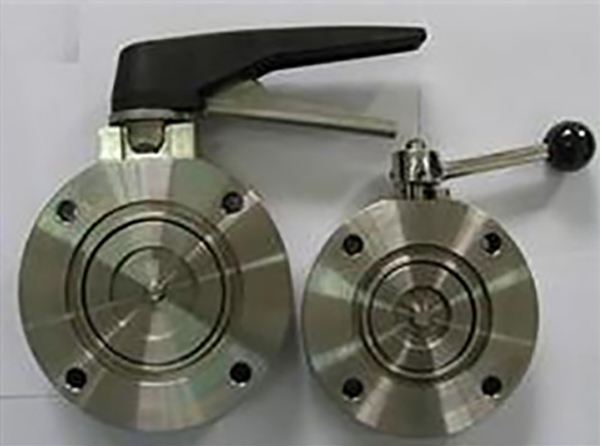

手動真空蝶閥

GI系列手動真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。GI系列手動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。

產品詳情

手動真空蝶閥的主要性能：

漏率：≤1.3×10-9Pa.M3/S;

適用壓力范圍：1.3×10-5Pa～3×105Pa;

工作溫度：氟橡膠-25℃～+150℃；

安裝位置：任意；

閥板兩側壓力差對閥門開、關無關；

壽命：≥10000次。

手動真空蝶閥特點:

GI系列是經過一系列改進過的蝶閥：

閥門能承受正壓力；

閥桿上下不竄動；

開、關有限位結構，閥板有鎖定裝置;

手動真空蝶閥主要零件材料：

體、桿、板　　　不銹鋼、碳鋼鍍鎳；

密封件　　　　　氟橡膠、丁.月青膠。

手動真空蝶閥外形連接尺寸：真空標準：GB6070

型號	DN	D	D0	B	N	C	H	L
GI-32	32	90	70	22	4	9	130	140
GI-40	40	100	80	22	4	9	140	155
GI-50	50	110	90	22	4	9	150	170
GI-63	63	130	110	28	4	9	170	190
GI-80	80	145	125	28	8	9	185	212
GI-100	100	165	145	28	8	9	206	242
GI-125	125	200	175	34	8	11	240	283
GI-160	150	225	200	34	8	11	265	320
GI-200	200	285	260	40	12	11	334	400
GI-250	250	335	310	45	12	11	384	473
GI-320	300	425	395	50	12	147	472	568
GI-400	400	510	480	60	16	14	560	700
