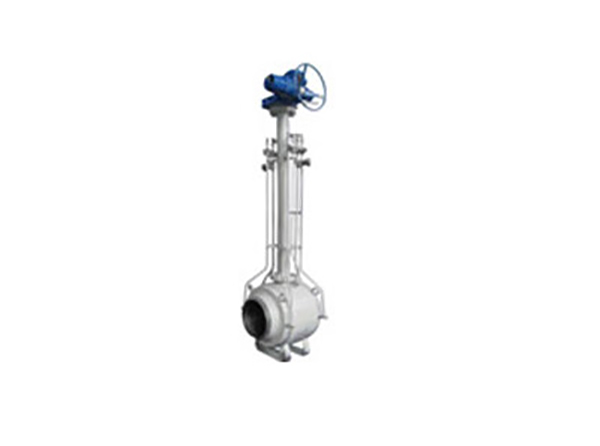

全焊接球閥密封構造

全焊接球閥軟密封構造：在SW、BW形式下，閥體不能從配管上拆下為了不換修閥體閥座采用軟接觸閥座。閥芯密封采用低溫特性穩定性好的含有15%玻璃纖維的特氟陲或戴氟隆，還可根據需要自行更換。硬金屬密封構造：金屬密封用于閘閥及有防火要求的閥上。是在閥座的接觸面加上鎢鉻鈷合金金屬襯套，提高表面硬度，提高防燒Shang及耐磨性能。氣化升壓構造閘閥采用撓性構造，實行全部密閉。

因此，此時閥體內部的液化氣體被密封，在吸收了外部熱量溫度上升時，就會出現再氣化現象，引起閥門內部民常升壓。為了防止此種現象，采用了在閥芯上開設減壓孔的構造。而久性出色的壓蓋填料在壓蓋部位采用南昌久性好的特氟隆環形填料。此填料可依靠內壓具有自壓密封性能，因此，用較小的緊固力矩就可輕松地進行控制。且摩擦力小，因此操作輕便。

全焊接球閥墊片

墊片是使用了含有具有穩定密封性的陶瓷填充材料的特氟隆材質。另外，還使用權用具有對于常溫、低溫頻繁轉換的及對溫度變化密封穩定性的纏有渦旋形金屬表面的墊片。低溫閥門產生泄漏的原因主要有兩種情況，一是內漏；二是外漏。

1） 閥門產生內漏主要原因是密封副在低溫狀態下產生變形所致。當介質溫度下降到使材料產生相變時造成體積變化，使原本研磨精度很高的密封面產生翹曲變形而造成低溫密封不良。

2） 閥門的外漏：其一是閥門與管路采用法蘭連接方式時，由于連接墊料、連接螺栓、以及連接件在低溫下材料之間收縮不同步產生松弛而導Zhi泄漏。因此可把閥體與管路的連接方式由法蘭連接改為焊接結構，避免了低溫泄漏。其二是閥桿與填料處的泄漏。
