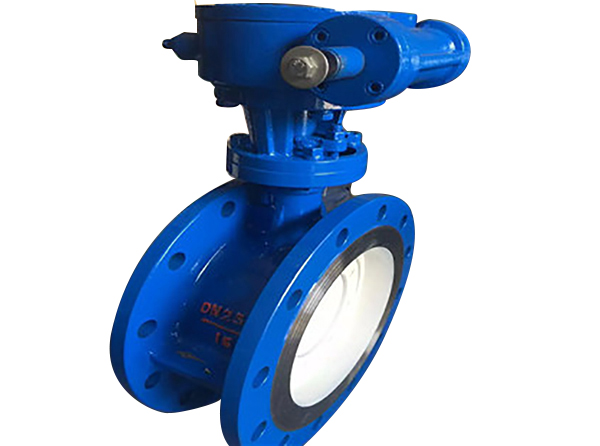

多層次硬密封蝶閥采用三重偏心密封結構，在閥座和蝶板上幾乎沒有磨損，可實現更緊密的密封。軟密封蝶閥丁金橡膠，乙烯丙烯閥座，密封表面上的四氟乙烯，閥體材料：鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼，蝶板材料：鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼，青銅，DIN1.4469/1.4529，Hasteloy，雙相不銹鋼2507等。硬密封蝶閥閥體由鑄鋼，不銹鋼制成，壓力為1.0-6.4Mpa，連接方法為對夾式，法蘭式，焊接類型等。

多層次硬密封蝶閥結構如下：

軟硬疊層金屬密封結構：蝶板密封圈采用軟硬疊層不銹鋼板和柔性石墨板密封面，金屬硬密封和彈性密封2具有一個優點，在低溫和高溫條件下均具有出色的密封性能。

雙向密封：由于密封表面的錐角小于密封材料的摩擦角，因此蝶形板一到達密封位置就自動鎖定，并可以承受一定的倒置壓力作用。

防火結構：全金屬結構本身是防火的。

閥門密封表面：采用表面硬化的硬質合金或不銹鋼，可增強密封表面的強度，硬度和耐磨性，并且可以連續打開和關閉60,000次以上。

密封圈：密封圈通過壓力板固定在蝶板上，易于安裝，調節和更換。閥桿的上部和下部配有軸套，以防止磨損和粘附并延長其使用壽命。

多層次硬密封蝶閥的主要性能特征

1、獨Te的結構，體積小，重量輕，操作靈活，省力，方便；

2、可靠的密封，氣密性和無泄漏；

3、Zui佳線性可調的流量特性；

4、采用三偏心原理，密封表面幾乎為零磨損，延長了閥的使用壽命；

5、應用范圍廣。示例：可用于水，蒸汽，油，空氣，天然氣和其他介質。

6、適用于溫度和壓力低于6.4MPa的各種中型管道，耐腐蝕等。

多層次硬密封蝶閥主要連接及外形尺寸
