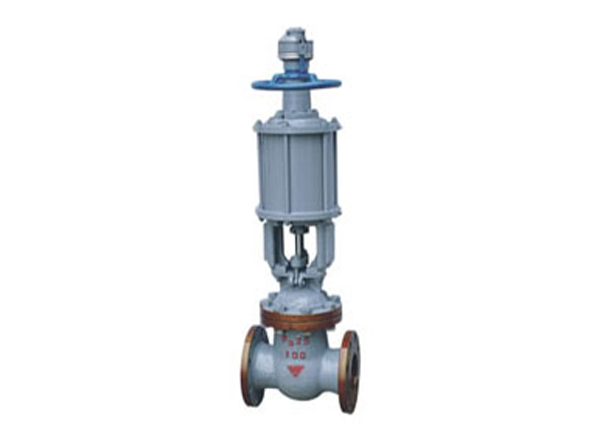

氣動閘閥配備有氣動執行器，該氣動執行器由壓縮空氣驅動以控制閘閥，閥芯與楔形結構平行構造，用于緊急關閉和排放氣體和液體管道。

氣動閘閥的工作原理：使用氣源操作閘閥時，必須將手動裝置的小手柄移Zhi氣動位置，以打開打開/關閉螺母和螺桿。當從氣缸的上部管道引入壓縮空氣時，它將壓縮氣缸中的活塞和活塞桿并將其筆直向下移動，將活塞桿連接到閥桿，并向下推動閥桿以關閉閥。當壓縮空氣從下管進入時，氣體向上推動氣缸中的活塞和活塞桿。同時，閥桿被驅動并向上移動，打開閥。如果沒有空氣源，則可以使用螺桿和打開/關閉螺母打開和關閉閥門。首先，將氣缸的上，下進氣管置于排氣狀態，將手動部件的小手柄置于手動位置，并將打開/關閉螺母和螺釘置于手動位置。此時，在正常嚙合狀態下，轉動手動部件的大手柄并順時針旋轉以關閉閥門，然后逆時針旋轉以打開閥門。

氣動閘閥的應用和特點

用法：借助垂直旋轉結構，可以與閥門定位器結合實現比例調節。V形閥芯具有較大的額定流量系數，是進行各種調節的理想選擇。調節比大，密封效果好，調節性能零敏感，體積小，可垂直安裝。適用于控制氣體，蒸汽，液體和其他介質。

特點：直角旋轉結構，由V型閥體，氣動執行器和定位器等配件組成，具有獨Te的流量特性，幾乎等于百分比比，啟動扭矩小，并且非常出色。采用雙軸承結構。很好的靈敏度，感應速度，很強的剪切能力。

氣動閘閥結構：氣動閘閥主要是左右閥體，閥蓋，閘板，閥桿，密封圈，雙缸及其活塞，活塞桿，擋板和緩沖機構，手動機構，氣動手冊由組成。轉爐和閥蓋包裝裝置由零件組成，氣缸的作用完成了閥的打開和關閉。
