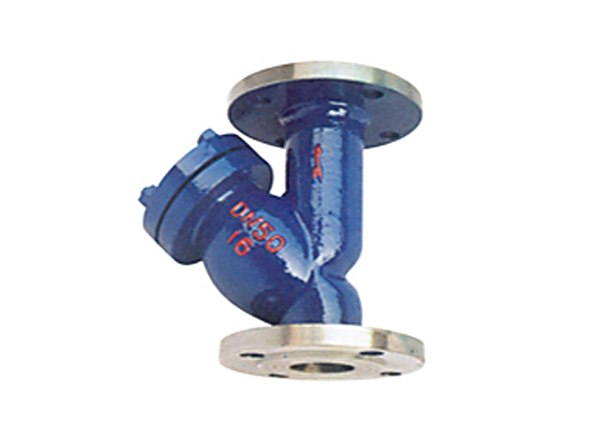

GL（Y）-16過濾器
GL（Y）-16過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清理管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
GL（Y）-16過濾器工作原理：GL（Y）-16過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先Jin入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
產品詳情
主要零件材料：
殼體材質 | 碳鋼WCB、 黃銅B62 | 不銹鋼304、316、316L |
濾框?yàn)V網材質 | 不銹鋼304、316、316L | |
密封件材質 | 耐油石棉、丁腈橡膠、聚四氟乙烯 | |
防爆級別 | BS5501: IIA、IIB、IIC | |
環境溫度（℃） | -30~380 | -80~450 |
公稱壓力（MPa） | 0.6~5.0（150Lb~600Lb） | |
過濾精度（目/in） | 10~300 | |
主要連接尺寸：
通徑DN | L | D | D1 | D2 | B | f | n-φ |
15 | 140 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-φ14 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 180 | 135 | 100 | 78 | 16 | 3 | 4-φ18 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-φ18 |
50 | 220 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 260 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-φ18 |
125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
150 | 450 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
200 | 500 | 335 | 295 | 265 | 26 | 3 | 12-φ23 |
250 | 550 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
300 | 580 | 460 | 410 | 375 | 30 | 4 | 12-φ25 |
350 | 760 | 520 | 470 | 435 | 34 | 4 | 16-φ25 |
400 | 800 | 580 | 525 | 485 | 36 | 4 | 16-φ30 |
450 | 900 | 640 | 585 | 535 | 44 | 4 | 20-φ30 |
