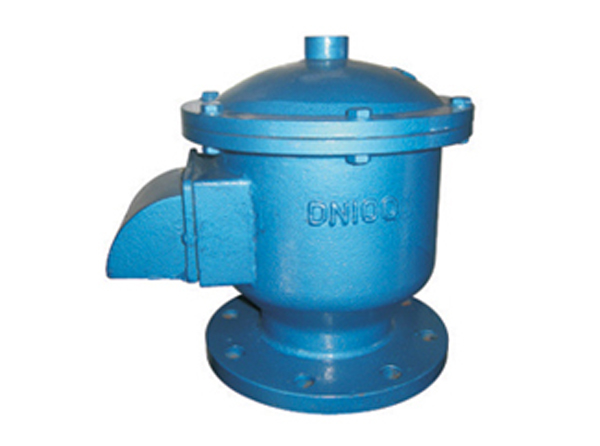

GFQ-2全天候呼吸閥
GFQ-2全天候呼吸閥概述：GFQ-2全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,GFQ-2全天候呼吸閥設計合理,結構簡單,使用方便;是儲罐的B備產品。相關產品型號有：GFQ-1全天候呼吸閥，GFQ-3全天候呼吸閥。
GFQ-2全天候呼吸閥性能及特點：
新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，An全方便；
新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。
GFQ-2全天候呼吸閥適用范圍：
新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。
產品詳情
全天候呼吸閥可與ZGB波紋阻火器配套使用。
GFQ-2全天候呼吸閥使用說明：
全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
GFQ-2全天候呼吸閥維護與保養：
為了全天候呼吸閥使用An全，在使用前先檢查導桿和閥盤是否靈活。
全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。 檢修完畢后，一切正?？芍匦率褂谩?/p>
GFQ-2全天候呼吸閥零部件材料：
| 閥體材料 | WCB、304、316、鋁合金 |
| 正壓閥盤材料 | 304、316、鋁合金 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
GFQ-2全天候呼吸閥主要技術參數：
等級 | 操作壓力 |
A級 | +355Pa (36毫米水柱) -295Pa (30毫米水柱) |
B級 | +980Pa (100毫米水柱) -295Pa (30毫米水柱) |
C級 | 1765Pa(180毫米水柱) -295Pa (30毫米水柱) |

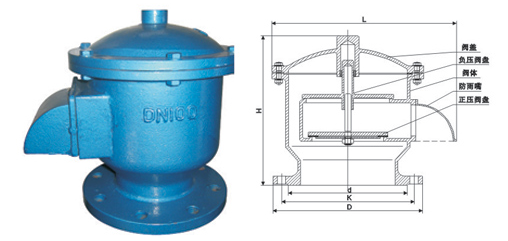

GFQ-2全天候呼吸閥規格與法蘭連接尺寸：
| 公稱通徑 (mm) | 安裝尺寸 | ||||
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
