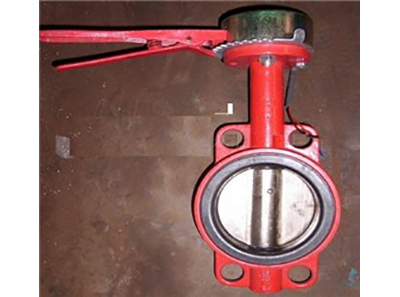

信號蝶閥

生產的信號蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用中線式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15～DN1200mm，材質可選用鑄鐵、鑄鋼、不銹鋼。閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配.

產品詳情

信號蝶閥特點:

信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。

信號蝶閥主要技術參數:

公稱通經	公稱壓力	工作溫度	密封試驗	強度試驗	適用介質
DN50～400mm	1.0/1.6/2.5MPa	-10℃～-80℃	1.1倍公稱壓力	1.5倍公稱壓力	水、油、氣

信號蝶閥主要零件材料:

序號	零件名稱	材質	序號	零件名稱	材質
1	閥體	球鐵、鑄鋼	7	密封圈	NBR。EPDM
2	閥軸	SUS410/SUS316	8	圓墊片	SUS316/黃銅
3	蝶板	球鐵噴塑、不銹鋼	9	對開環	SUS316/黃銅
4	閥座	EPDM，PTEE	10	擋圈	彈簧鋼

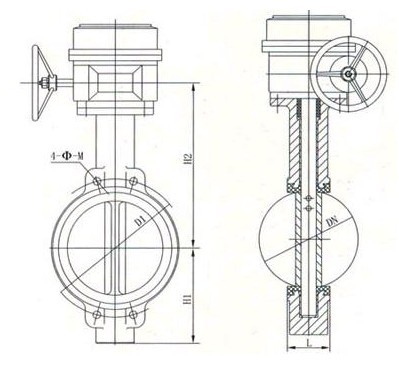

信號蝶閥結構圖

信號蝶閥主要外形連接尺寸:

DN	50	65	80	100	125	150	200	250	300	350	400
H	268	287	309	342	376	410	495	565	849	985	1109
H1	70	76	86	104	118	132	167	198	239	267	309
L1	43	46	46	52	56	56	60	68	68	78	102
L2	32	47	65	91	112	146	194	242	292	325	380
L3	245	245	245	245	245	245	400	400	400	400	431
Ф1	152	152	152	152	152	152	300	300	305	305	290
